Végzetes akadályba ütközött a szilícium utódjának szánt atomi tranzisztorok fejlesztése, de egy apró védőréteg áttörést hozott. A 0,42 nanométeres tranzisztor határfelületi eljárással a kutatók sikeresen megvédték az elektronok áramlását az atomi vékonyságú félvezetőkben. A tajvani National Yang Ming Chiao Tung University (NYCU) és a TSMC mérnökei által kifejlesztett technológia a számítógépes chipek következő generációjának alapkőzetévé válhat.
A mikroprocesszorok gyártásában évtizedek óta a szilícium jelenti az egyeduralkodó alapanyagot. A gyártástechnológia atomi mérettartományokba történő zsugorodásával azonban a hagyományos szilíciumcsatornák elérték fizikai korlátaikat. A szivárgási áramok megnövekedése, a melegedés és a kvantumeffektusok miatt a chipgyártók régóta keresik azokat az alternatív anyagokat, amelyekkel a Moore-törvény fenntartható marad.
A fizikai határaihoz érkező szilícium és a kétdimenziós anyagok csapdája
A szakemberek évek óta a kétdimenziós (2D) félvezetőkben, különösen a molibdén-diszulfidban (MoS₂) látják a szilícium legígéretesebb alternatíváját. Ezek a kristályszerkezetek akár egyetlen atomi réteg vastagságban is megtartják kiváló elektromos tulajdonságaikat, így elméletileg drasztikusan kisebb, gyorsabb és energiatakarékosabb tranzisztorok építhetők belőlük. A gyakorlati alkalmazás előtt azonban eddig egy rendkívül makacs mérnöki probléma állt.
A tranzisztorok működéséhez elengedhetetlen egy szigetelőréteg, úgynevezett kapu-dielektrikum, amely a félvezető felett elhelyezkedve szabályozza az elektronok mozgását. Amikor a hagyományos leválasztási eljárásokkal próbáltak szigetelőréteget vinni az egyszendvicsnyi 2D félvezető felületére, a kémiai folyamatok roncsolták az atomi szerkezetet. A határfelületen keletkező hibák és atomi egyenetlenségek lerontották az elektronok mobilitását, és jelentős szivárgási áramot okoztak.
Hogyan szigetel és véd a 0,42 nanométeres alumínium-oxid védőréteg?

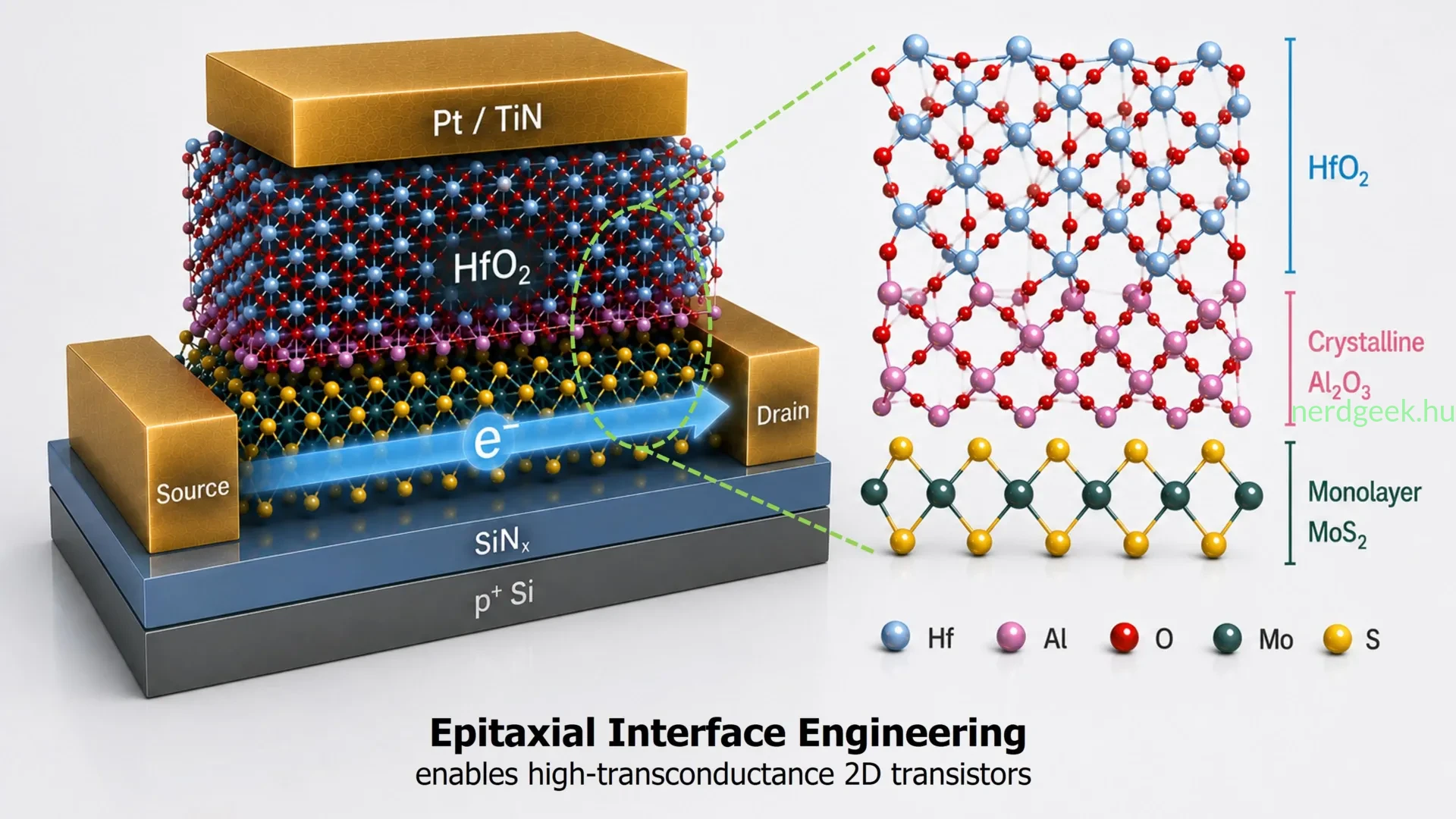

A tajvani kutatócsoport nem a félvezető anyagát vagy a kapu-dielektrikumot cserélte le, hanem az azok találkozási felületét tervezte újra. Ultramagas vákuumban végzett epitaxiális eljárással egy rendkívül vékony alumíniumréteget vittek fel az egyrétegű molibdén-diszulfidra. Ezt az alumíniumot gondosan kontrollált körülmények között oxidálták, aminek eredményeként egy pontosan 0,42 nanométer vastagságú alumínium-oxid (Al₂O₃) pufferréteg jött létre.
A mindössze két atomi rétegnek megfelelő védőzónára ezt követően vitték fel a magas hafnium-oxid kapu-dielektrikumot. A 0,42 nanométeres határfelületi réteg kettős feladatot lát el: megvédi az alatta fekvő félvezető kényes kristályszerkezetét a későbbi felviteli lépések káros hatásaitól, miközben passziválja a felületi hibákat. A mikroelektronikában az utóbbi évtizedben megszoktuk, hogy a zsugorítás elsősorban az új alapanyagok felkutatásáról szólt, ám ez a kísérlet bizonyítja, hogy az anyagok közötti érintkezési pontok precíz kialakítása legalább annyira meghatározó lehet, mint maga a félvezető.
A TSMC és a kutatók közös áttörése a chipgyártás jövőjét formálja
A tesztek során a kutatók kémiai gőzfázisú leválasztással (CVD) növesztett MoS₂ alapon építettek rövid csatornás, felső kapus tranzisztorokat. Az új határfelületi architektúrával sikerült elérni az 1 nanométer körüli egyenértékű oxidvastagságot (EOT), ami kimagasló elektrosztatikus vezérlést biztosít. A nagyjából 100 nanométeres csatornahosszúságú eszközök 0,45 mS/μm maximális transzkonduktanciát mutattak, minimális hiszterézis és alacsony szivárgási áram mellett.
A fejlesztés különlegessége, hogy a felhasznált epitaxiális alumíniumoxidációs eljárás kompatibilis a meglévő félvezetőipari gyártósorokkal. Ez drasztikusan csökkenti a technológia bevezetésének kockázatait és költségeit, közelebb hozva a kétdimenziós félvezetők ipari méretű integrációját.
A 0,42 nanométeres tranzisztor-technológia kulcsparaméterei
Az alábbi táblázat összefoglalja a tajvani kutatócsoport által elért műszaki paramétereket a hagyományos 2D tranzisztoros megközelítésekkel összevetve.
| Paraméter | Hagyományos 2D tranzisztor | 0,42 nanométeres határfelületű tranzisztor |
|---|---|---|
| Pufferréteg anyaga és vastagsága | Nincs vagy egyenetlen oxid (2–5 nm) | Epitaxiális Al₂O₃ (0,42 nm) |
| Egyenértékű oxidvastagság (EOT) | Magas (> 2 nm) | Körülbelül 1,0 nm |
| Transzkonduktancia (100 nm csatorna) | Alacsony, korlátozott mobilitás | 0,45 mS/μm |
| Határfelületi hibaarány | Magas elektronbefogási hajlam | Rendkívül alacsony szivárgási áram |
Európai és magyar piaci vonatkozások a félvezetőipar átrendeződésében
Bár a kutatás közvetlenül Tajvanon zajlott, a félvezetőipar globális ellátási láncai miatt a fejlemények közvetlen hatással vannak az európai és hazai technológiai szektorra is. Az Európai Unió Chipforradalom (EU Chips Act) kezdeményezése jelentős forrásokat fordít a kutatás-fejlesztésre és a fejlett chipgyártási kapacitások kontinensre csábítására. A TSMC dárdahegyként működő drezdai beruházása szomszédos régióként Magyarország számára is növeli a beszállítói és kutatási integráció esélyeit.
A hazai egyetemi kutatólaboratóriumok és az autóipari elektronikai tervezők számára a szilíciumot felváltó új tranzisztor-architektúrák korai ismerete stratégiai előnyt jelenthet. Az alacsony fogyasztású, atomi vékonyságú chipek a jövő mesterséges intelligencia gyorsítóiban és az autonóm járművek beágyazott rendszereiben hozhatnak áttörést.
A laboratóriumi eredményektől a tömeggyártásig vezető út
A Nature Electronics szakfolyóiratban publikált eredmények egyértelműen igazolják a koncepció működőképességét, ám a kereskedelmi léptékű tömeggyártásig még több technológiai akadályt kell leküzdeni. A 0,42 nanométeres tranzisztor szerkezetének egyenletes előállítása 300 milliméteres ostyákon szigorú folyamatellenőrzést igényel.
A TSMC részvétele a projektben garantálja, hogy a laboratóriumi felfedezés ne maradjon puszta elmélet, hanem beépüljön a félvezetőgyártó óriás hosszú távú technológiai ütemtervébe. A kutatók most a gyártási hozam növelésén és az integrációs folyamatok finomhangolásán dolgoznak.
