Egymillióból egy esélye sem volt a túlélésre annak a negyedszázados Intel Celeron 1200 processzornak, amelyből egy létfontosságú adatcsatlakozó tőből kiszakadt.

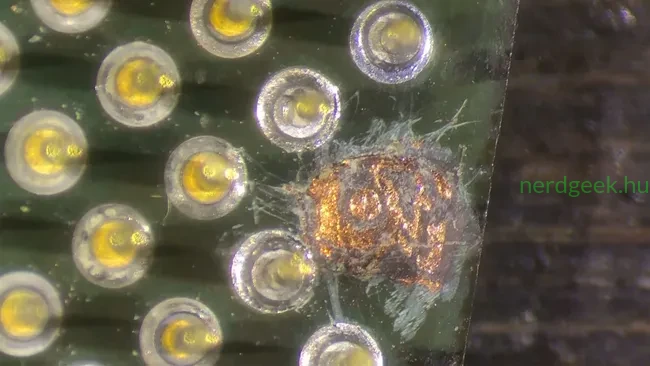

Az öreg Tualatin magos processzor az egyik láb elvesztése mellett a hordozó felületi rétegéből is kiszakított egy darabot. Míg egyes táp- vagy földelési érintkezők hiányát a párhuzamos vonalak miatt néha átvészeli egy központi egység, a D47 jelű adatcsatlakozó kiesése teljes működésképtelenséget eredményezett. A rendszer be sem kapcsolt a sérült komponenssel, így a chiptemető helyett egy rendkívül finom mikroszkópos műtét maradt az egyetlen megoldás.
Mikroszkóp alatti precíziós beavatkozás
A mentőakció során mélyen bele kellett fúrni az Intel Celeron 1200 zöld színű hordozórétegébe. A feltárás során több rétegnyi vörösréz vált láthatóvá a védőlakk alatt, így a legnagyobb kihívást a környező vezetőrétegek elszigetelése jelentette. A munka első lépéséseként forrasztásgátló lakkozással fedték le a nem kívánt vezetői felületeket, nehogy a donor láb beforrasztásakor zárlat keletkezzen.
A pótlásra szánt csatlakozót egy másik, menthetetlenül meghibásodott Tualatin processzorból nyerték ki. A precíz igazítás és a folyasztószeres rögzítés után a donor láb pontosan a központi vezetői ponthoz kapcsolódott, biztosítva a stabil fizikai és elektromos érintkezést.
Stabil működés és jelentős teljesítmény növelés
A helyreállított Intel Celeron 1200 a tesztpadra kerülve azonnal életjelet adott, és a rendszer hibátlanul betöltött. A javítás sikerét nemcsak az alapvető működés bizonyította, hanem az is, hogy az öreg egység bírta a fokozott terhelést. Az alapvetően 1,2 GHz-es órajelen üzemelő chipet sikerült egészen 1,6 GHz-ig felhúzni, ami pontosan 33 százalékos órajel-növekedésnek felel meg.
A modern mikroelektronikában ritka az ilyen jellegű sikeres beavatkozás, mivel a mai többrétegű hordozók és a végletekig miniatürizált struktúrák szinte lehetetlenné teszik a házi jellegű javítást. A sikeres akció ugyanakkor megmutatja, hogy némi türelemmel és megfelelő mikroszkópos technológiával a látszólag végleg tönkrement klasszikus hardverek is visszahozhatók az életbe.
Nyitókép: Bits und Bolts
